JFE Super Core 10JNHF600/ 10JNEX900/ 15JNSF950/ 10JNRF

Super kjerne

Super Core er produsert ved hjelp av en innovativ prosess som er helt forskjellig fra den for konvensjonelle silisiumstålplater. Dette er de høyeste kvalitet, ikke-orienterte magnetiske stålplatene som er tilgjengelige.

Konvensjonelle silisiumstålplater har et Si (silisium) innhold på 3.5% eller mindre. Det har lenge vært kjent at de magnetiske egenskapene til en silisiumstålplate forbedres når Si-innholdet øker, med en topp på 6.5%.

Det har imidlertid vært upraktisk å produsere tynne stålplater med et Si-innhold på over 3.5% fordi stålet har en tendens til å stivne og bli sprøtt. I 1993 løste JFE Steel dette produksjonsproblemet gjennom å ta i bruk en prosess kalt CVD-prosessen, og med suksess introduserte de første 6.5% Si stålplater (JNEX-Core) til verden. For å møte nye krav har denne teknologien fortsatt å utvikles, noe som har ført til kommersiell produksjon av gradient høysilisiumstålplater med overlegne høyfrekvente egenskaper (JNHF-Core).

JNEX-Core /10JNEX900

JNEX-Core er de høyeste kvalitets ikke-orienterte magnetiske stålplatene produsert med en produksjonsmetode (CVD-prosess) som er helt forskjellig fra den for konvensjonelle silisiumstålplater, og tillater et tidligere umulig Si-innhold på 6.5%.

Lavt kjernetap

Kjernetap i høyfrekvensområder er ekstremt lavt. Dette gir mulighet for lav varmeutvikling og størrelsesreduksjoner for magnetiske komponenter som høyfrekvente reaktorer og transformatorer.

Lav magnetostriksjon

Magnetostriksjonen som forårsaker støy og vibrasjoner er nesten null. Dette muliggjør betydelige støyreduksjoner for magnetiske komponenter som reaktorer og transformatorer.

Høy permeabilitet

Permeabiliteten er ekstremt høy over et bredt spekter av frekvenser, noe som gjør den svært egnet for bruk i skjermapplikasjoner og CT.

Stabil kvalitet

Høytemperaturbehandlingen gir termisk stabilitet. Siden det er minimal forringelse av egenskapene på grunn av maskinering, er det ikke nødvendig med avspenningsgløding.

Ikke-orientert

Det er praktisk talt ingen forskjell i egenskapene mellom rulleretning (L-retning) og tverrgående (C-retning). Derfor kan denne brukes i et bredt spekter av bruksområder, fra stasjonære maskiner til valsemaskiner.

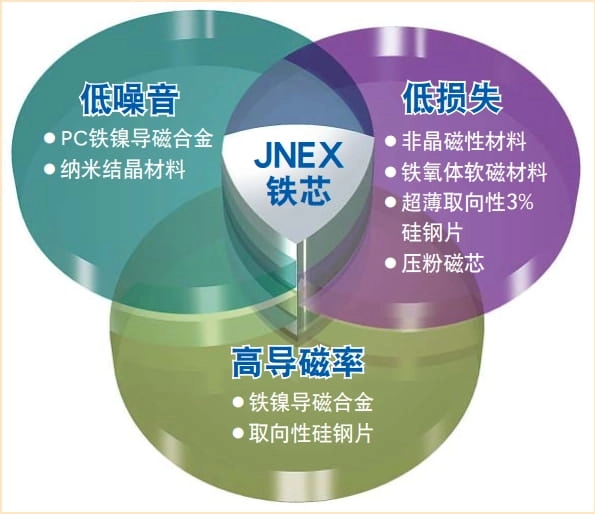

jfe super core 10jnex900 10jnhf600 lavt kjernetap lav magnetostriksjon høy permeabilitet
jfe superkjerne 10jnex900 10jnhf600 jernkjerne
jfe super core 10jnex900 10jnhf600 maksimal permeabilitet
jfe super core 10jnex900 10jnhf600 parameterkarakteristikk

10JNEX900 høyfrekvente kjernetapskurver

jfe super core 10jnex900 10jnhf600 jerntapskurvedata

10JNEX900 høyfrekvente magnetiseringskurver

jfe super core 10jnex900 10jnhf600 magnetiseringskurvedata

JNHF-kjerne /10JNHF600

For JNHF-Core er silikoniseringsteknologien (CVD-prosessen) brukt for JNEX-Core blitt videreutviklet, noe som fører til enda større lavere kjernetap i høyfrekvensområdene.

Lavt kjernetap

For høye frekvenser på over 5 kHz, skinner ut selv JNEX-Core for lavt kjernetap.

Svært brukbar

Utmerket bearbeidbarhet for pressing, bøying, stempling, etc.

Ikke-orientert

Det er praktisk talt ingen forskjell i egenskapene mellom rulleretningen (L-retningen) og tverretningen (C-retningen). Derfor kan denne brukes i et bredt spekter av bruksområder, fra stasjonære maskiner til valsemaskiner.

Magnetisk flukstetthet med høy metning

Har en magnetisk flukstetthet med høy metning på 1,85 ~ 1,94 T. Bruk av dette materialet i en reaktor drar full nytte av de overlegne DC-overlagringsegenskapene.
jfe super core 10jnex900 10jnhf600 høyfrekvent jerntapskurve
jfe super core 10jnex900 10jnhf600 jernkjerne sammenligning
jfe typiske trekk ved superkjerne 10jnex900 10jnhf600

10JNHF600 høyfrekvente magnetiseringskurver

jfe super core 10jnex900 10jnhf600 kjernekurvedata

Egendefinert kjerne

1

Stator og rotor

Høyhastighetsmotorer har blitt brukt for forskjellige bruksområder, for eksempel elektriske motorer for fly, svinghjulsenergilagringssystemer, høyhastighetsspindler, gasskompressorer, turbomolekylære pumper, luftblåsere, turboladere og mikroturbiner, etc.

Vi har et bredt utvalg spesifikasjoner på lager, og vi kan til enhver tid tilpasse motorkjerner i forskjellige størrelser. Ved hjelp av limbinding + trådskjæringsmetode. Praktisk liten mengde prøvetrykk og batch-stempling. Behandlingen er moden. For mer informasjon, vennligst kontakt oss.

2

Transformatorer

Med karakteristikken lavt kjernetap ved høyfrekvens, kan Super Core brukes til ulike typer transformatorer i et bredt frekvensområde (x Hz til y kHz).

Super Core bidrar til å redusere varmeutviklingen i transformatorer og gir høyere magnetisk induksjonsintensitet enn konvensjonelle silisiumstålplater, noe som kan redusere størrelsen på transformatorer. Andre nødvendige komponenter i transformatoren, for eksempel kobbertråden, kan reduseres tilsvarende, noe som resulterer i total kostnadsreduksjon.

Ved å dra fordel av de lave magnetostriksjonsegenskapene til JNEX-Core, kan støyen fra transformatorer reduseres dramatisk.

3

Reaktorer

Med egenskapene til høy metningsmagnetisk flukstetthet, lavt kjernetap ved høy frekvens og høy permeabilitet, er Super Core ideell for bruk på reaktorer med høyfrekvent strømoverlagring over et bredt spekter av frekvenser.

Super Core oppfyller alle høyfrekvente bølgeforskrifter og effektfaktorforbedringer. Etterspørselen øker for bruk i inverterutgangsreaktorer, aktive filtre, PWM-omformerreaktorer. Det betjener mange markedssektorer, inkludert forbrukerelektronikk, industriell fornybar kraftproduksjon og bilmarkedet.

Super Core møter ulike behov hos kunder. Den kan formes til viklede kjerner i ulike former, som C-Cores og toroidale kjerner, samt til lamineringskjerner, limte blokkkjerner ved kutting eller pressing.

Kjerneform
